인터넷 보안의 필요성
웹은 기업, 정부, 개인 모두가 사용하는 필수 인프라가 되었다. 하지만 인터넷과 웹은 본질적으로 취약한 환경이다.
대표적인 위협 요소는 다음과 같다:
- 무결성(Integrity): 데이터가 전송 중 변조될 수 있다
- 기밀성(Confidentiality): 제3자가 데이터를 도청할 수 있다
- 서비스 거부(DoS): 서비스를 마비시킬 수 있다
- 인증(Authentication): 상대방이 진짜인지 확인할 수 없다
이러한 위협에 대응하기 위해 추가적인 보안 메커니즘이 필요하다.

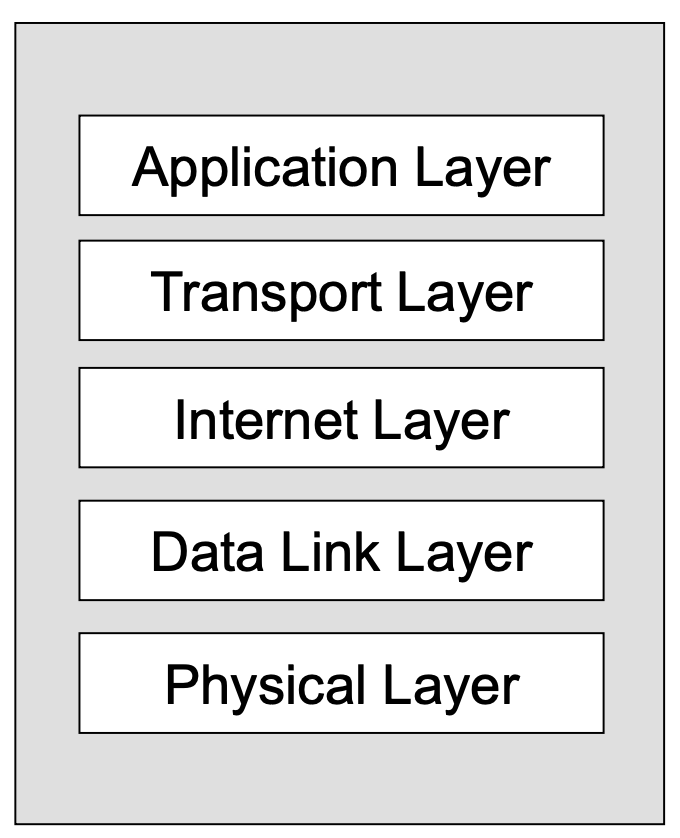

TCP/IP 프로토콜 스택
TCP/IP(Transmission Control Protocol/Internet Protocol) 는 인터넷 통신의 표준 규약이다. 총 5개의 계층으로 구성되어 있다.
물리 계층을 제외한 모든 계층은 같은 컴퓨터의 인접 계층과 통신한다. 실제로 두 컴퓨터 간 전송이 이루어지는 곳은 물리 계층뿐이다.

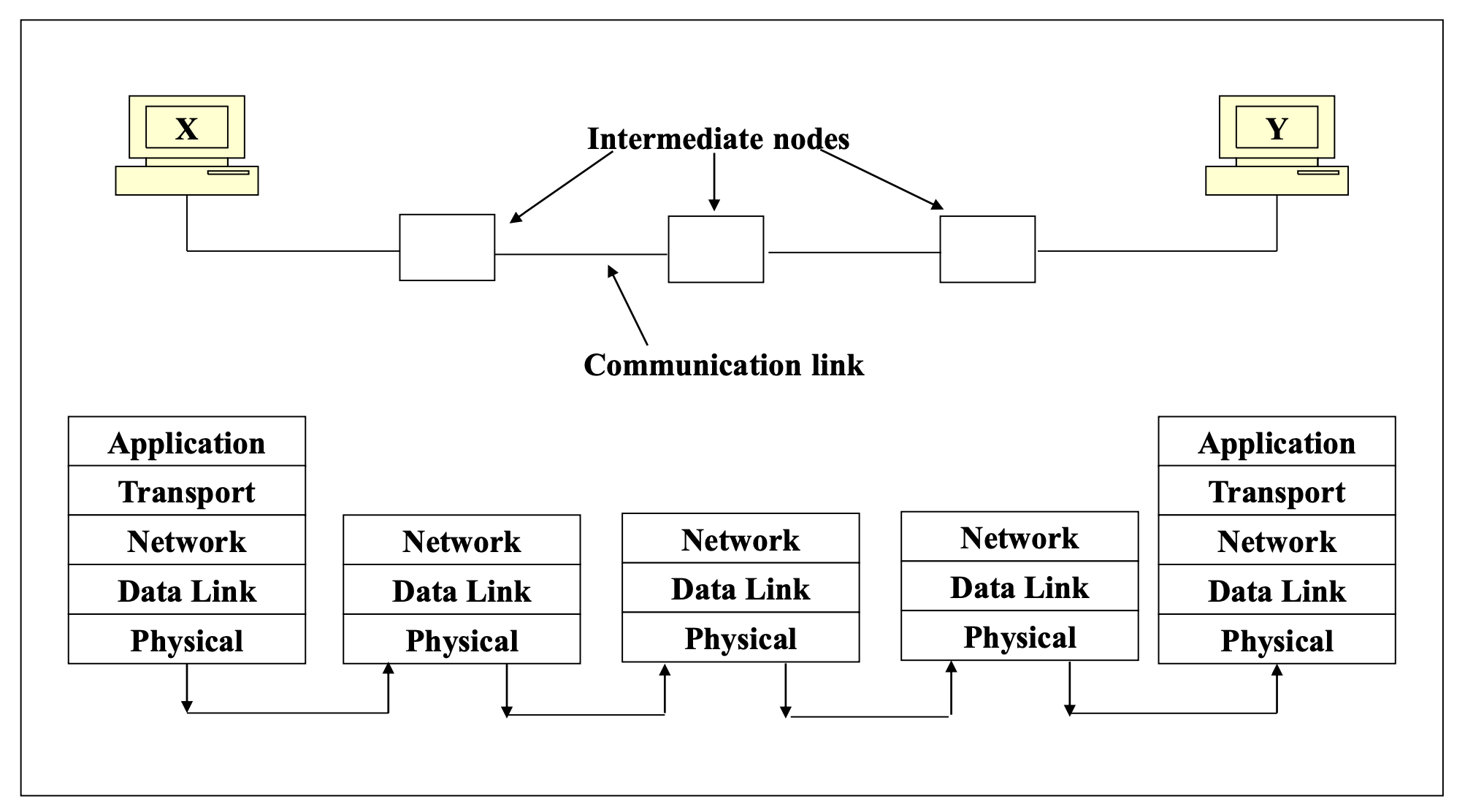

TCP/IP 통신 과정

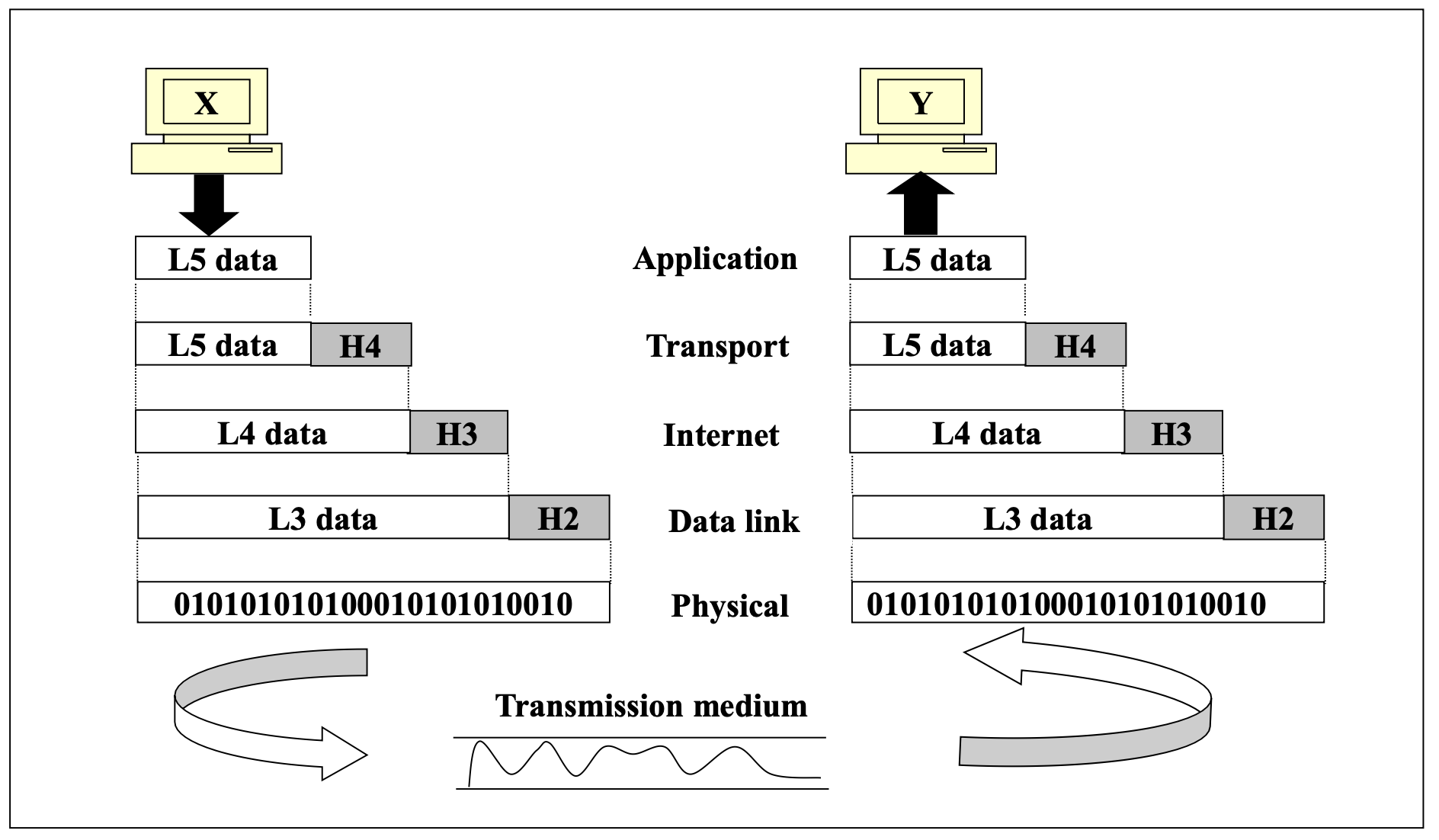

계층별 데이터 교환
웹 트래픽 보안 방식
보안을 어느 계층에서 적용할 것인지에 따라 여러 접근 방식이 존재한다.
SSL 기초
SSL(Secure Socket Layer)이란?
SSL은 전송 계층(Transport Layer)에서 보안 서비스를 제공하는 프로토콜이다.
- Netscape에서 최초 개발
- Version 3은 공개적인 검토를 거쳐 설계됨
- 이후 TLS(Transport Layer Security) 로 표준화됨 (IETF에서 SSL을 표준화한 것이 TLS)

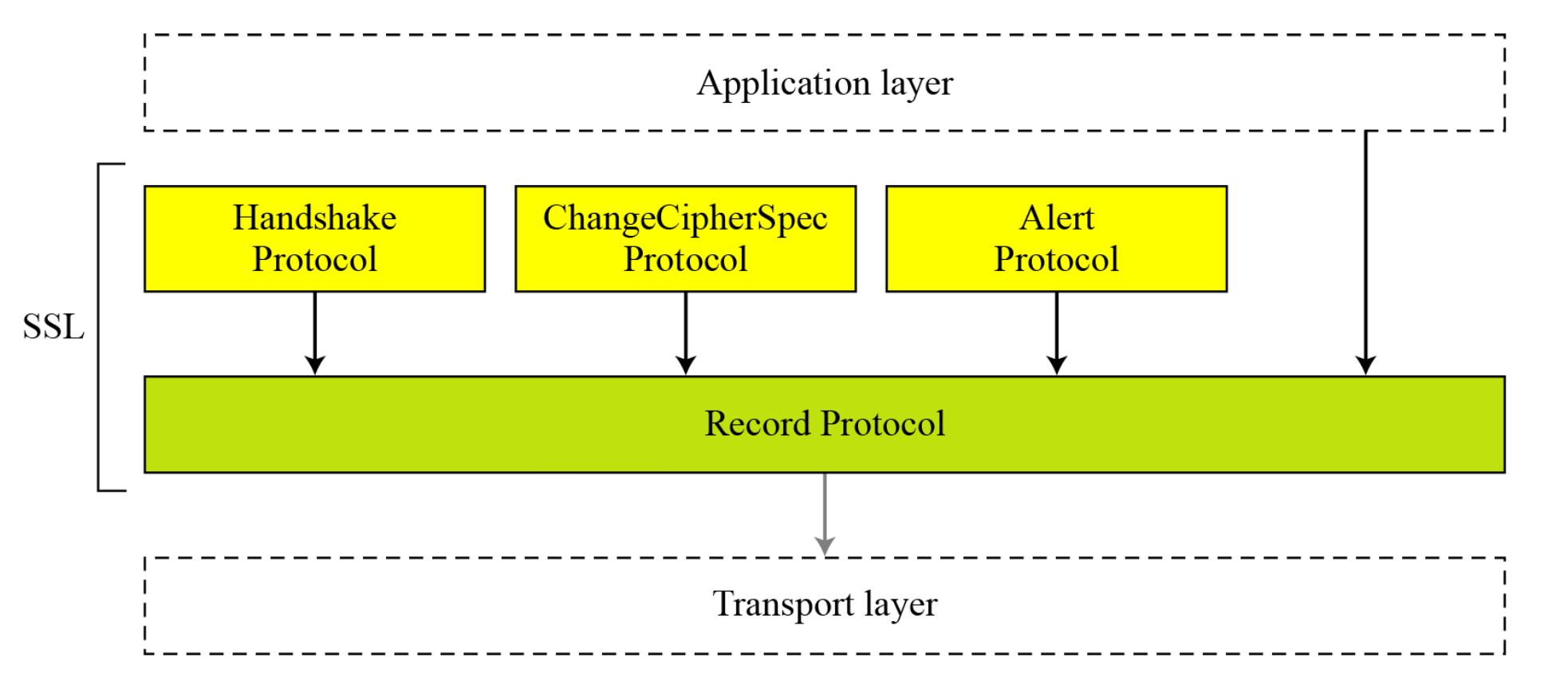

SSL은 두 개의 프로토콜 계층으로 구성된다:

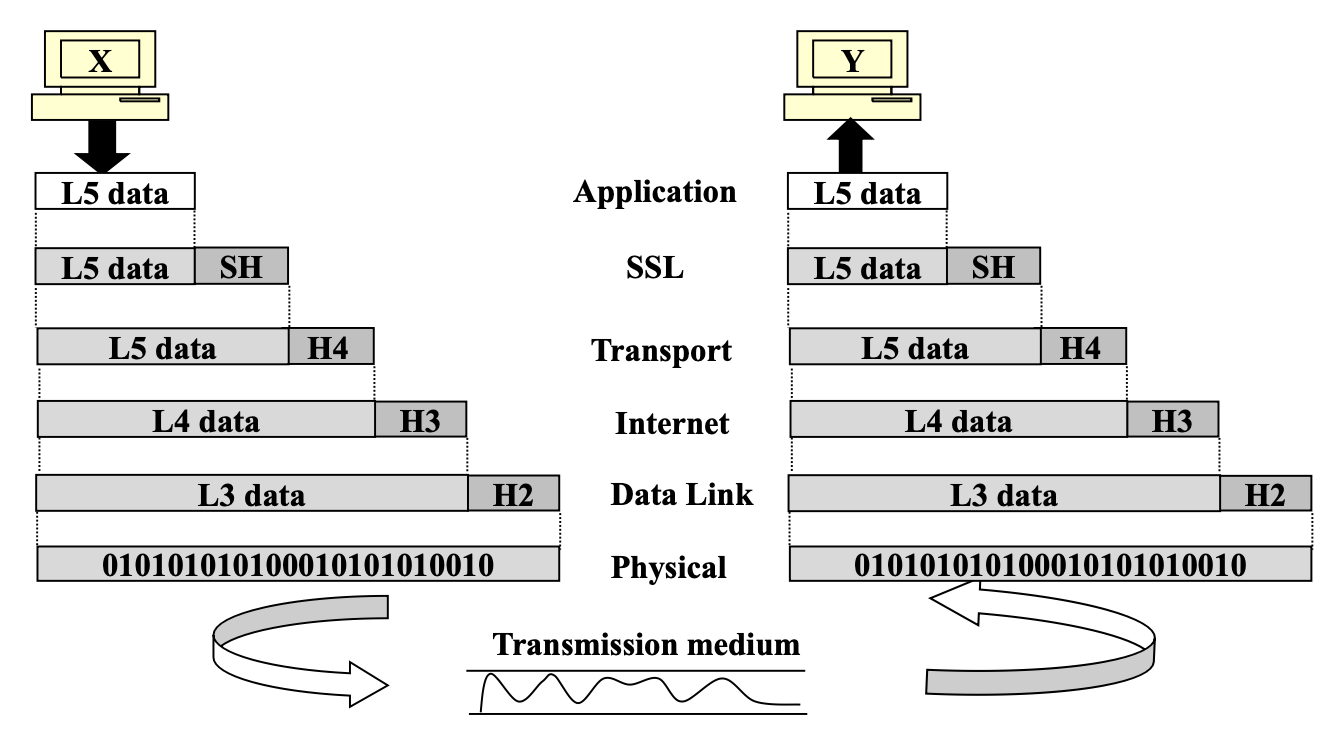

송신 측의 SSL 계층은 애플리케이션 계층에서 받은 데이터를 암호화하고 자체 헤더(SH)를 추가한다. 수신 측의 SSL 계층은 SH를 제거하고 데이터를 복호화하여 애플리케이션 계층에 전달한다.
SSL의 주요 특징
- 대부분의 웹사이트에서 보안 연결과 금융 거래에 사용된다
- 정보를 암호화할 뿐만 아니라, 연결된 사이트가 실제로 해당 사이트인지 인증한다
- 대칭키 암호화, 비대칭키 암호화, 디지털 서명을 모두 활용한다
SSL 동작 원리
금융 거래를 위해 웹사이트에 접속한다고 가정하면:
- 웹사이트가 인증서(Certificate) 를 보낸다. 인증서에는 해당 조직의 정보와 공개키가 포함되어 있다.
- 브라우저는 신뢰 체인(Chain of Trust) 을 따라 신뢰할 수 있는 인증 기관을 찾고, 해당 인증서의 정확성을 검증한다.
- 이제 접속한 사이트가 진짜임을 확인했다.
- 비대칭키 암호화를 사용해 안전하게 통신할 수 있지만, 속도가 느리다.
- 그래서 공유 비밀키(Shared Secret Key) 를 전송한다.
- 양쪽 모두 공유 비밀키를 갖게 되면, 이후 통신은 대칭키 암호화로 수행한다. 대칭키 암호화가 비대칭키보다 훨씬 빠르기 때문이다.

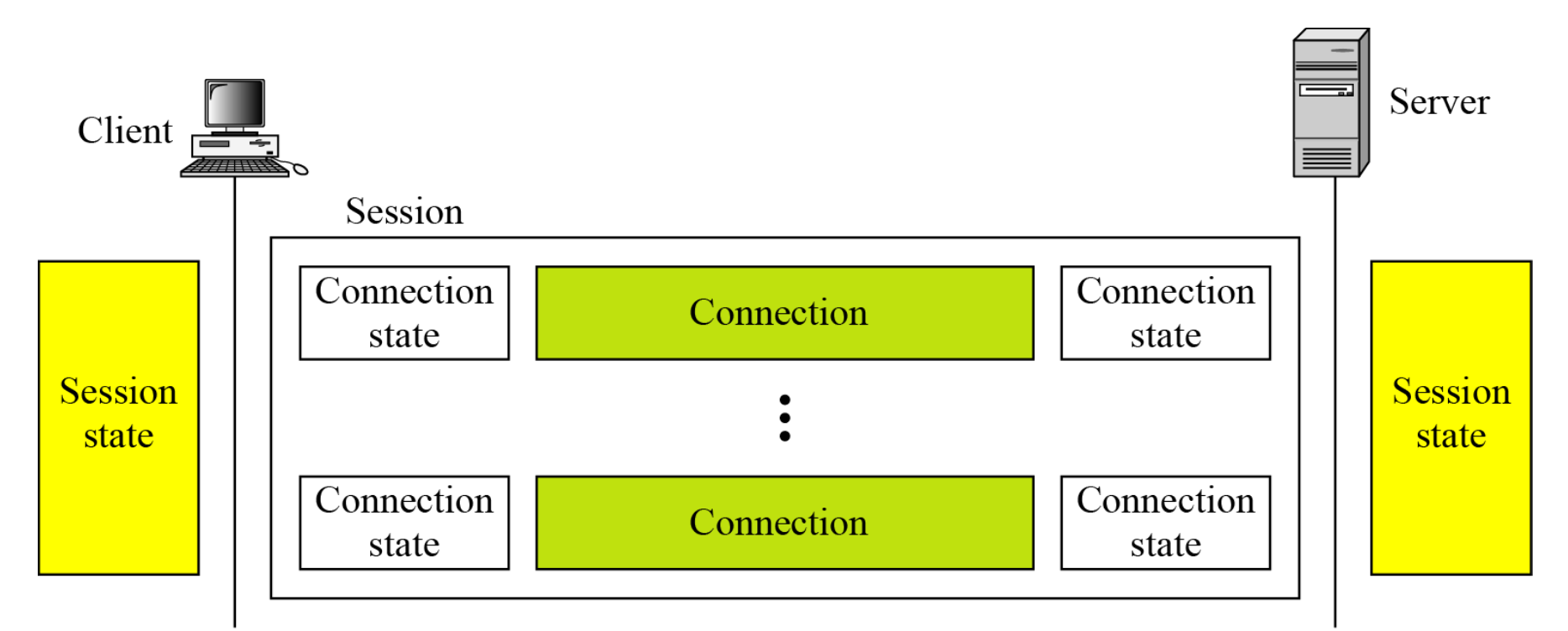

SSL Session과 Connection
SSL Connection:
- 일시적인 P2P 통신 링크
- 하나의 SSL Session에 연결됨
SSL Session:
- 클라이언트와 서버 간의 연결
- Handshake Protocol에 의해 생성됨
- 암호화 파라미터 집합을 정의
- 여러 SSL Connection이 공유할 수 있음
세션에서는 한쪽이 클라이언트, 다른 쪽이 서버 역할을 한다. 커넥션에서는 양쪽이 동등한 피어(Peer) 관계다.

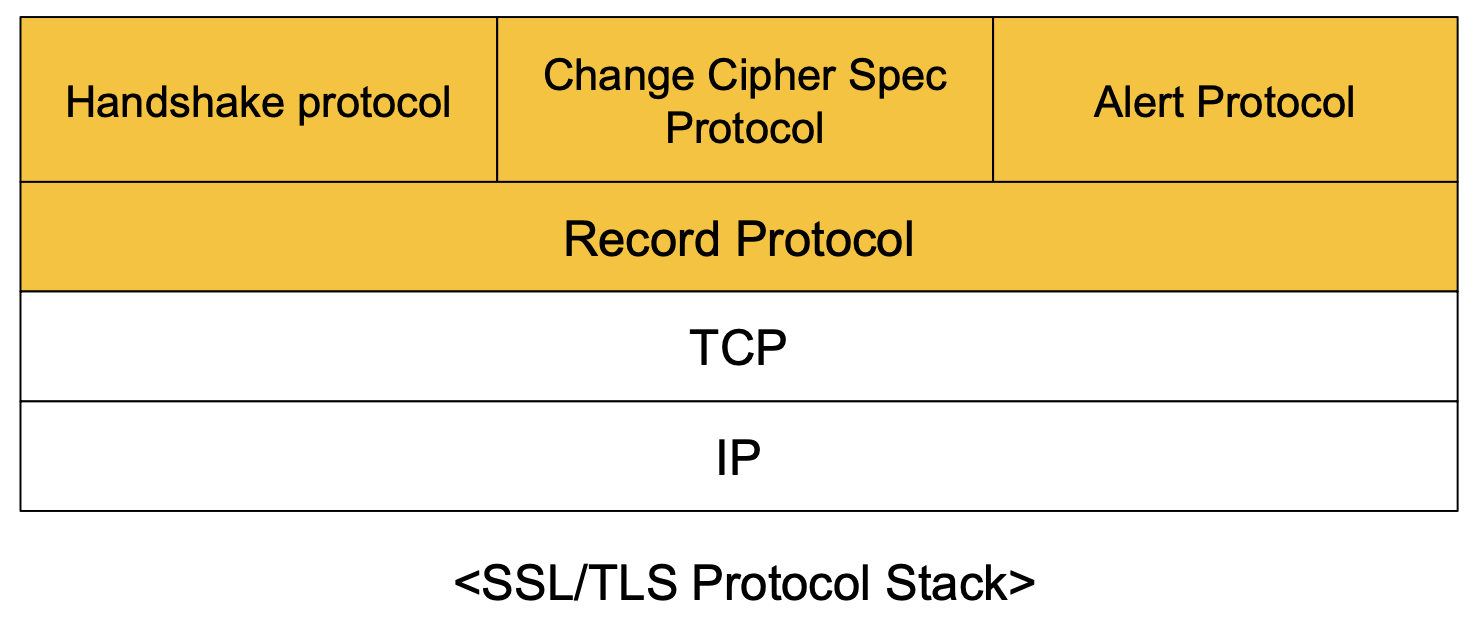

네 가지 SSL 프로토콜
SSL Handshake Protocol
SSL에서 가장 복잡한 부분이다. 다음 역할을 수행한다:
- 서버와 클라이언트가 상호 인증
- 암호화 알고리즘, MAC 알고리즘 협상
- 사용할 암호화 키 결정
- 애플리케이션 데이터 전송 이전에 수행됨

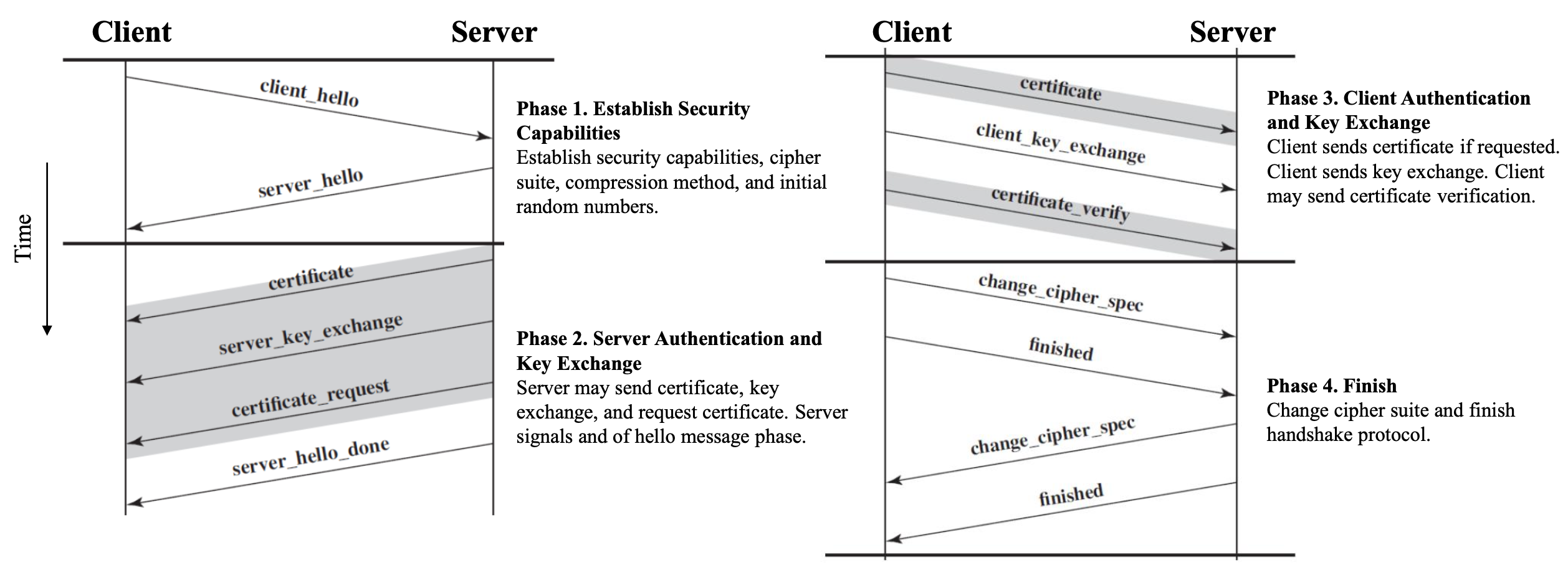

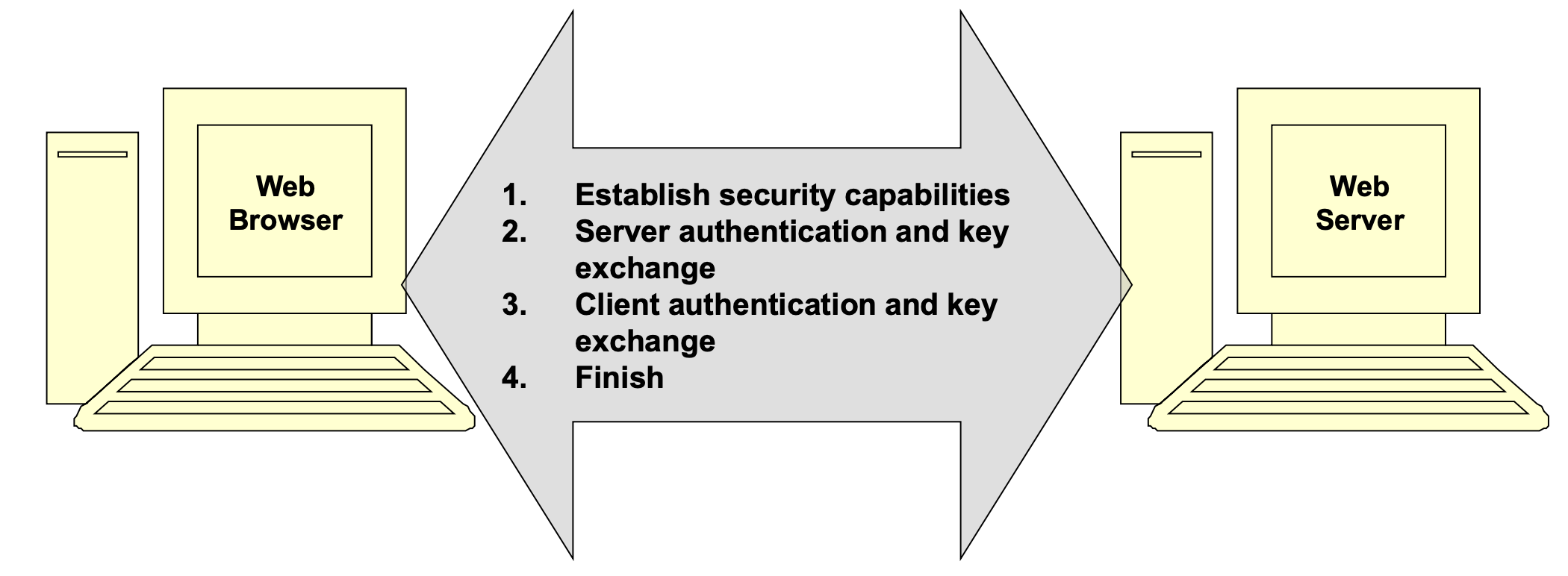

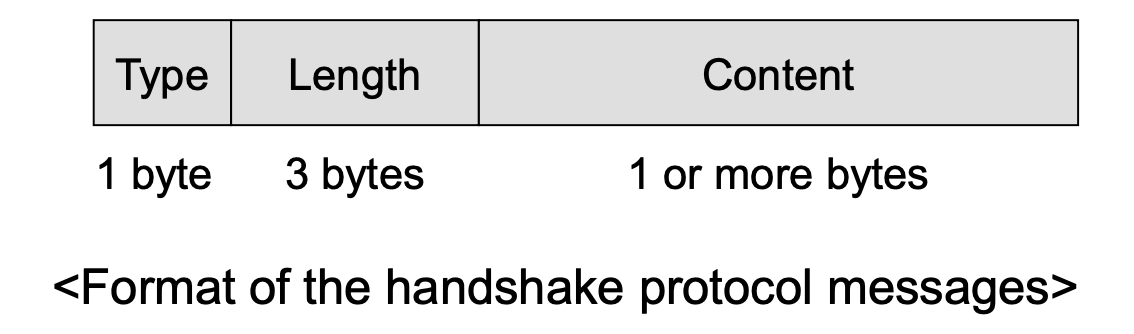

Handshake 프로토콜의 동작:

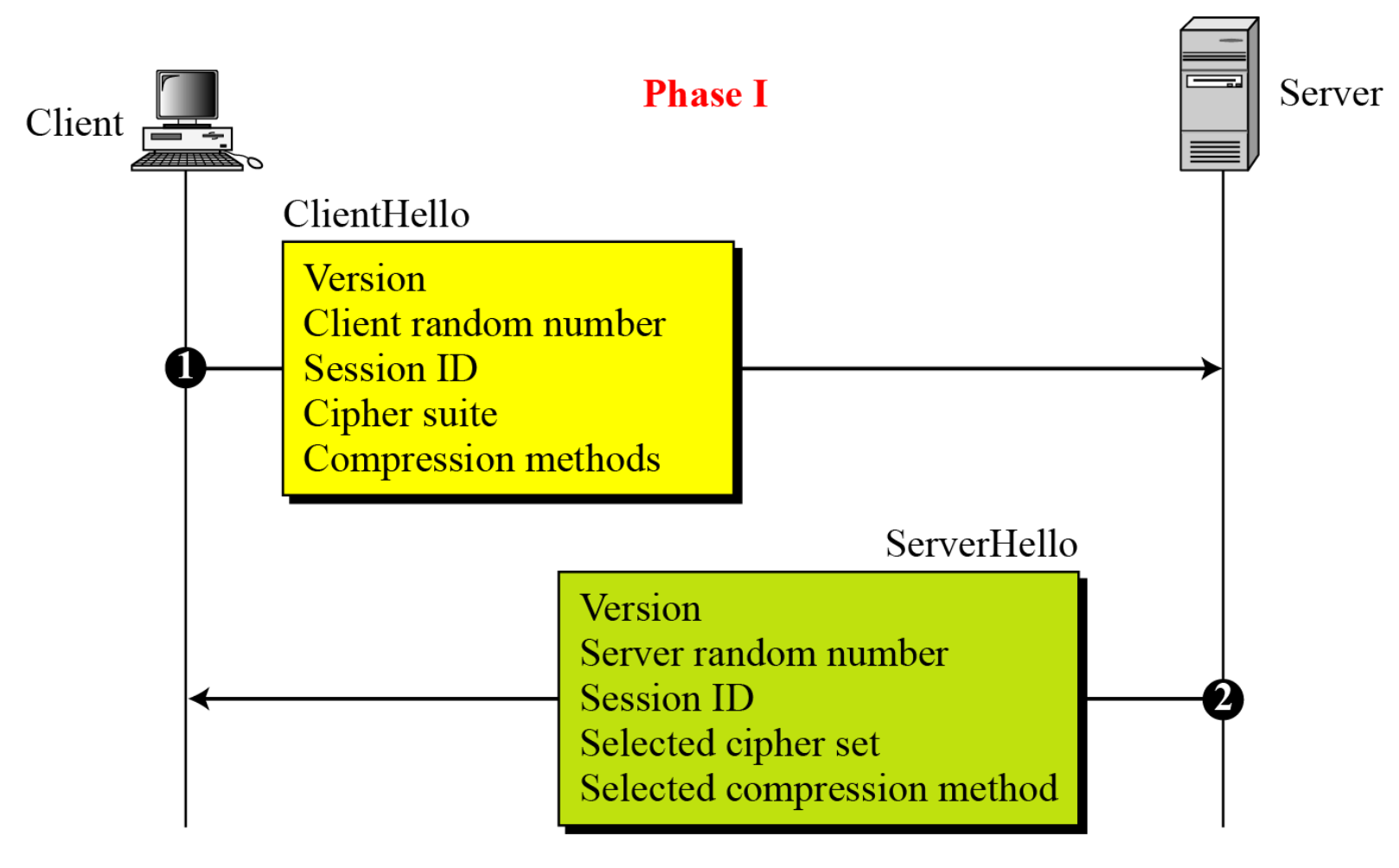

Phase 1: 보안 능력 설정
Client_hello 메시지:
- Version: 클라이언트가 지원하는 최고 SSL 버전
- Random: 32비트 타임스탬프 + 28바이트 난수
- SessionID: 0이면 새 세션, 0이 아니면 기존 세션 파라미터 업데이트

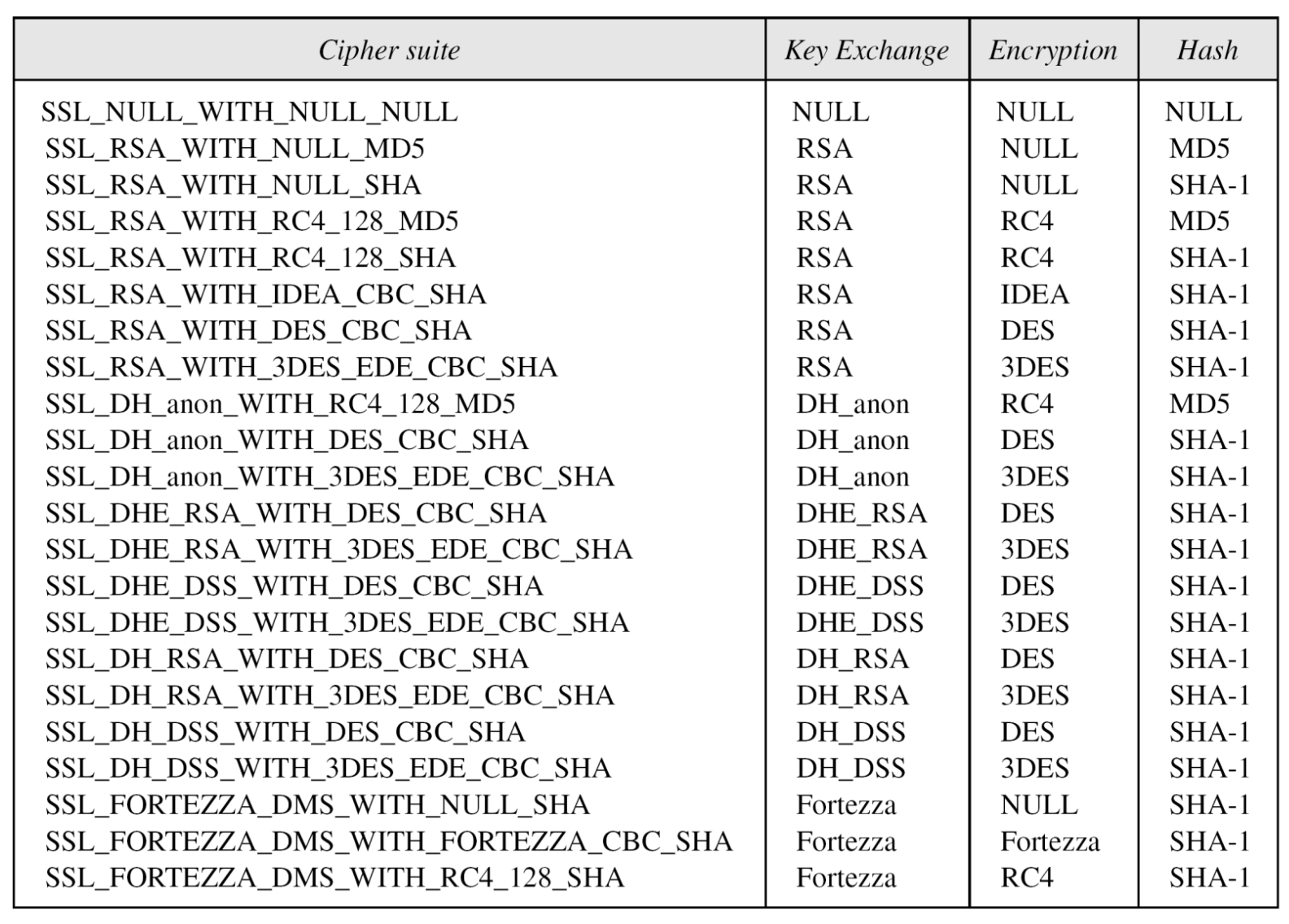

- Cipher suite: 선호도 순서로 나열된 암호화 알고리즘 목록
- Compression methods: 압축 방법 목록
Server_hello 메시지:
- 클라이언트 메시지에 대한 확인 응답
- 양쪽이 지원하는 최고 버전, 새 난수, 선택된 cipher suite와 압축 방식을 포함
키 교환 방식:
- RSA: 비밀키를 수신자의 RSA 공개키로 암호화
- Fixed Diffie-Hellman
- Ephemeral Diffie-Hellman
- Anonymous Diffie-Hellman
- Fortezza
CipherSpec 구성 요소:
- Cipher algorithm (암호화 알고리즘)
- MAC algorithm
- CipherType: block 또는 stream
- Hash size: 0, 16(MD5), 20(SHA-1) 바이트
- Key material: 키 생성에 사용되는 바이트 시퀀스
- IV size: CBC 모드를 위한 초기값 크기

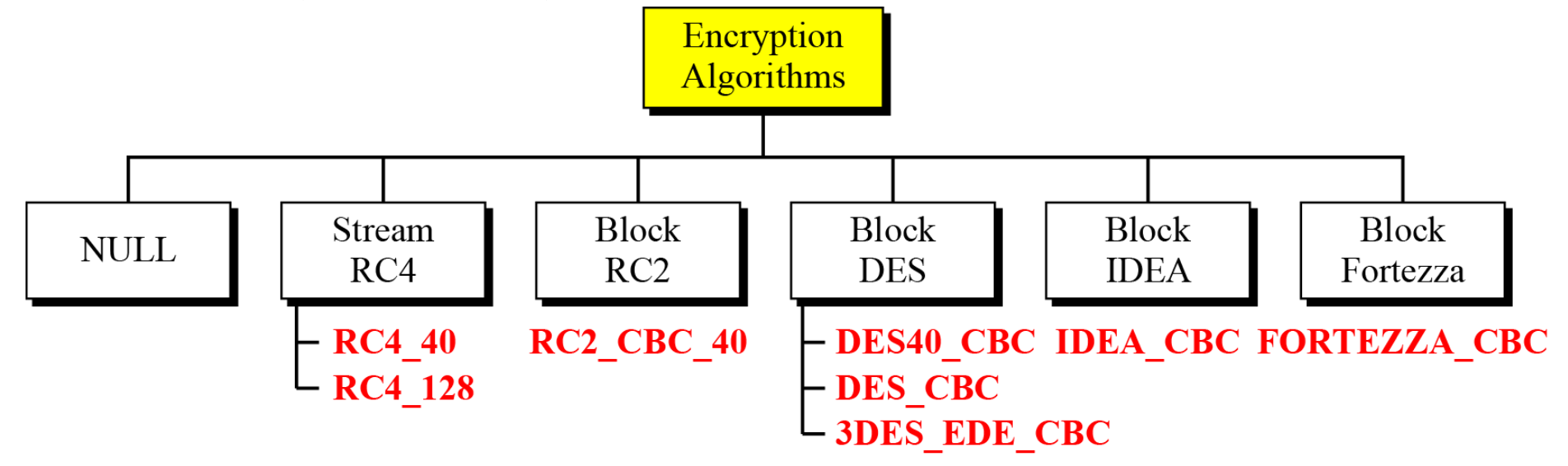

암호화/복호화 알고리즘:

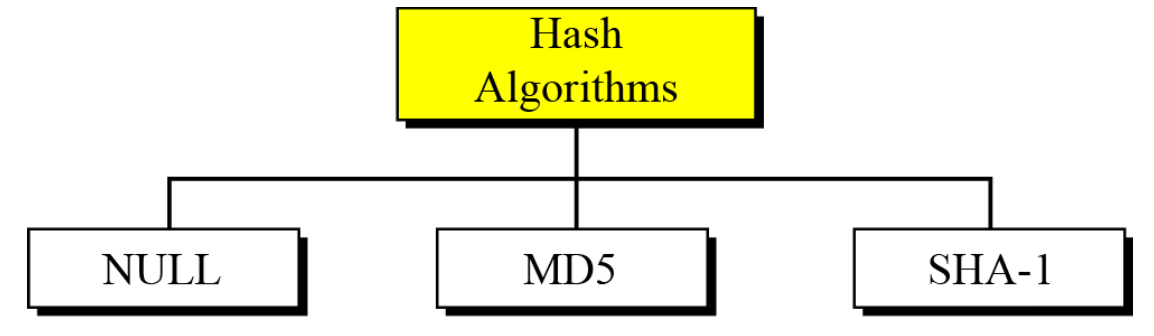

메시지 무결성을 위한 해시 알고리즘:
Phase 1 완료 후 양측이 아는 정보:
- SSL 버전
- 키 교환, 메시지 인증, 암호화 알고리즘
- 압축 방식
- 키 생성을 위한 두 개의 난수

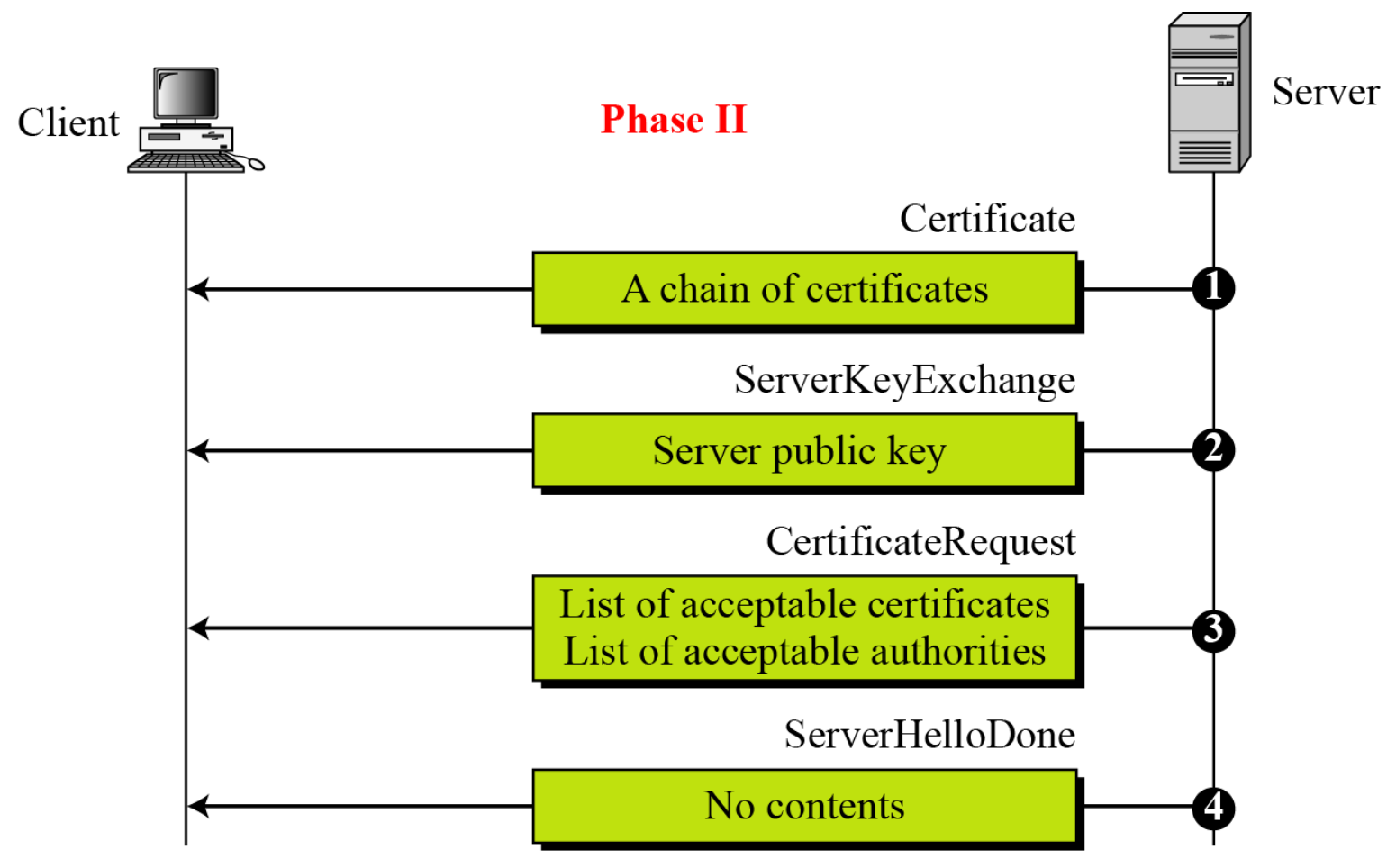

Phase 2: 서버 인증 및 키 교환
서버가 전송하는 메시지:
- Certificate: X.509 인증서 체인
- Anonymous Diffie-Hellman에서는 불필요
- Server_key_exchange: pre-master secret에 대한 서버의 기여분
- RSA나 Fixed DH에서는 불필요
- Certificate_request: 인증서 타입과 인증 기관 정보
- Server_hello_done: 서버 응답 완료, 클라이언트 응답 대기

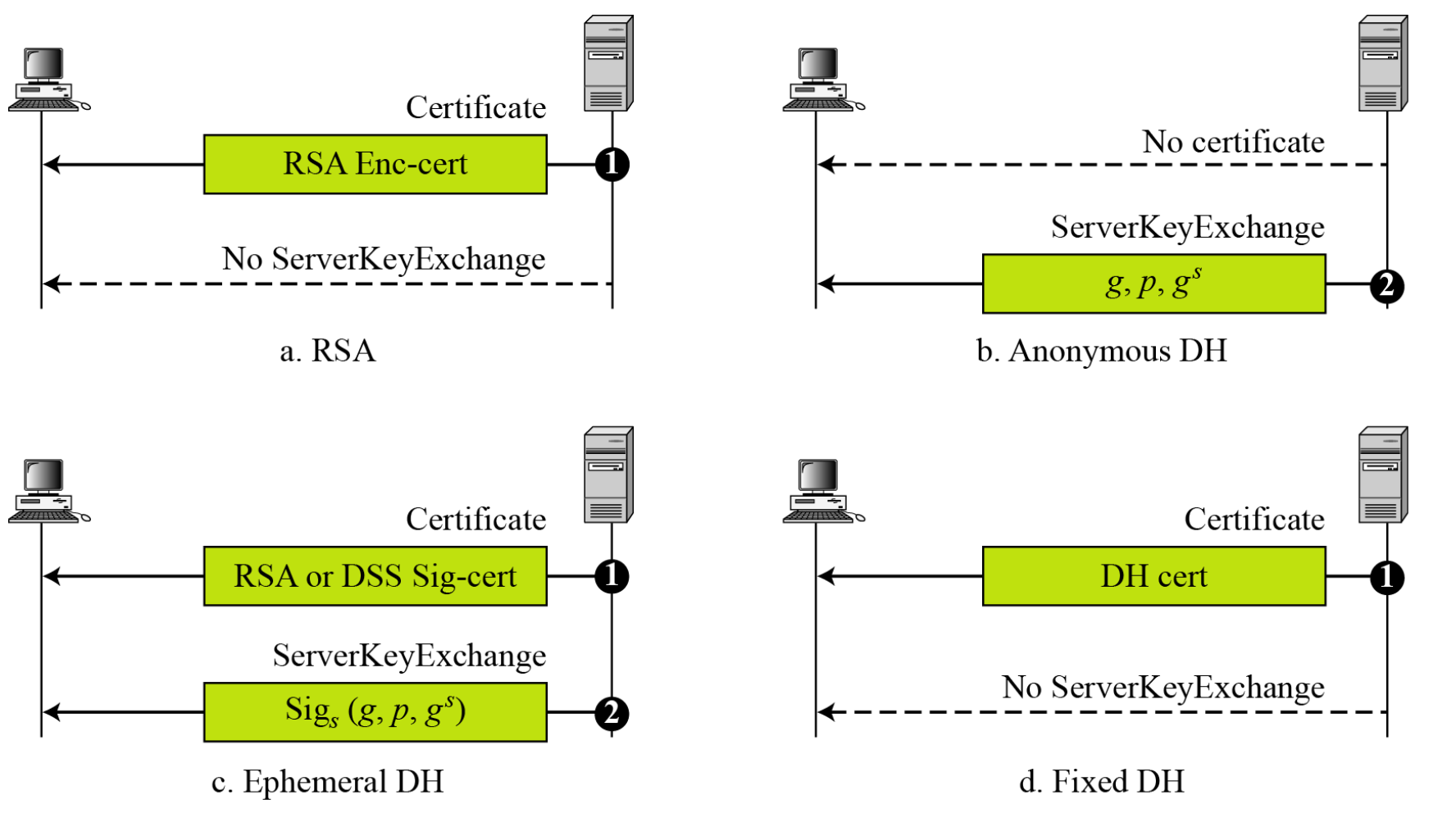

Phase 2의 네 가지 경우:

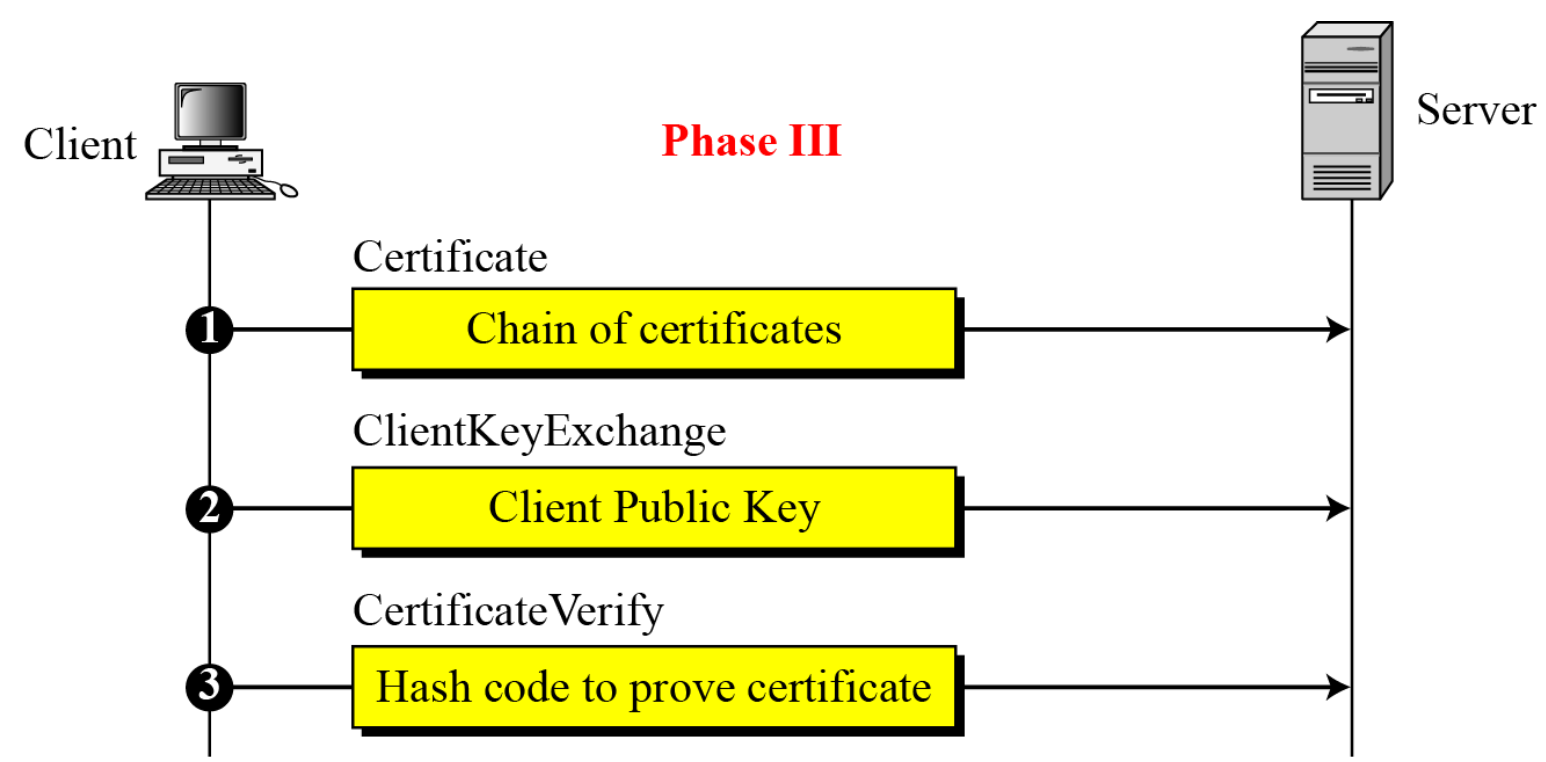

Phase 3: 클라이언트 인증 및 키 교환
클라이언트는 서버의 인증서가 유효한지 검증하고, server hello 파라미터가 수용 가능한지 확인한다.
클라이언트가 전송하는 메시지:
- Certificate (선택): 서버가 요청하면 클라이언트 인증서 전송. 없으면 "no certificate" 메시지 전송
- Client_key_exchange: 48바이트 pre-master secret을 생성하고 서버의 공개키로 암호화하여 전송
- Certificate_verify: 클라이언트 인증서의 명시적 검증. "올바른 개인키를 가지고 있다"는 증명

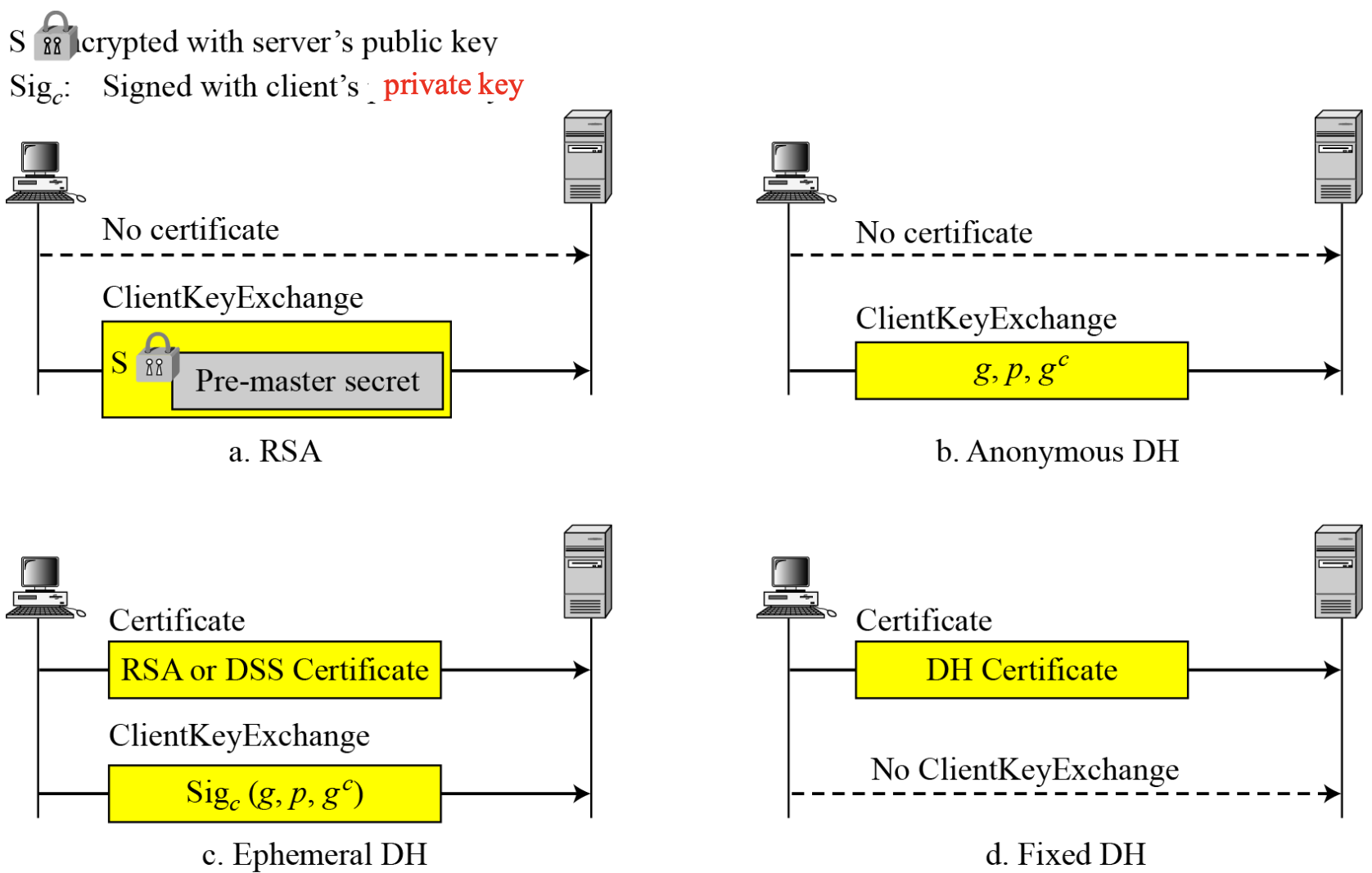

Phase 3의 네 가지 경우:
Phase 3 완료 후:
- 클라이언트가 서버에게 인증됨
- 양측 모두 pre-master secret을 알게 됨
Phase 4: 완료
이 단계부터 암호화가 시작된다. 이전까지는 평문(Plaintext)으로 통신했다.
클라이언트 전송:
- Change_cipher_spec 메시지
- Finished 메시지 (새로운 알고리즘과 키 적용)
서버 응답:
- Change_cipher_spec 메시지
- Finished 메시지 (새로운 알고리즘과 키 적용)
Phase 4 완료 후, 클라이언트와 서버는 데이터 교환 준비 완료 상태가 된다.
암호화 연산
Master Secret 생성:
- 일회성 48바이트 값
- 안전한 키 교환(RSA/Diffie-Hellman)과 해싱을 통해 생성

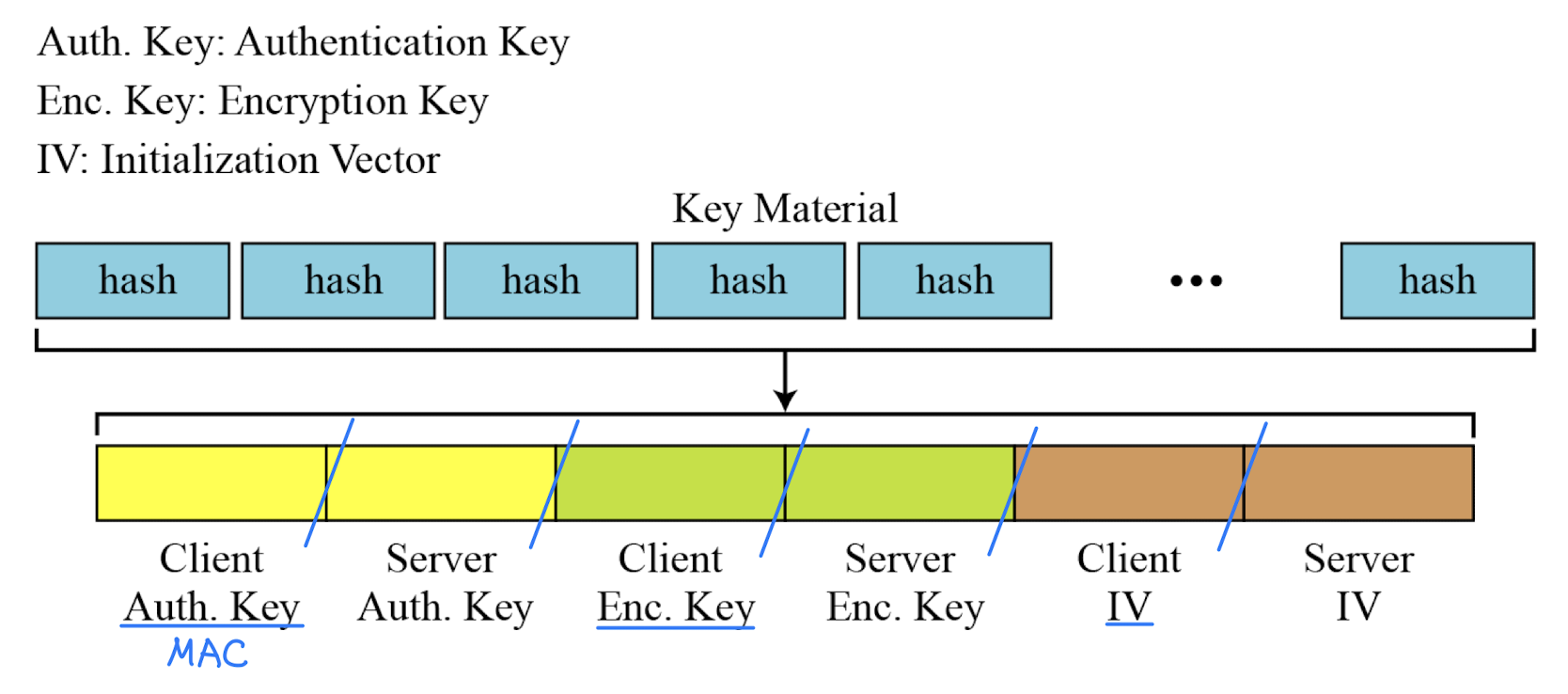

암호화 파라미터 생성:
- client write MAC secret
- server write MAC secret
- client write key
- server write key
- client write IV
- server write IV
- master secret을 해싱하여 생성
클라이언트가 48바이트 pre-master-secret(sp)을 생성한다.
Master secret 계산:

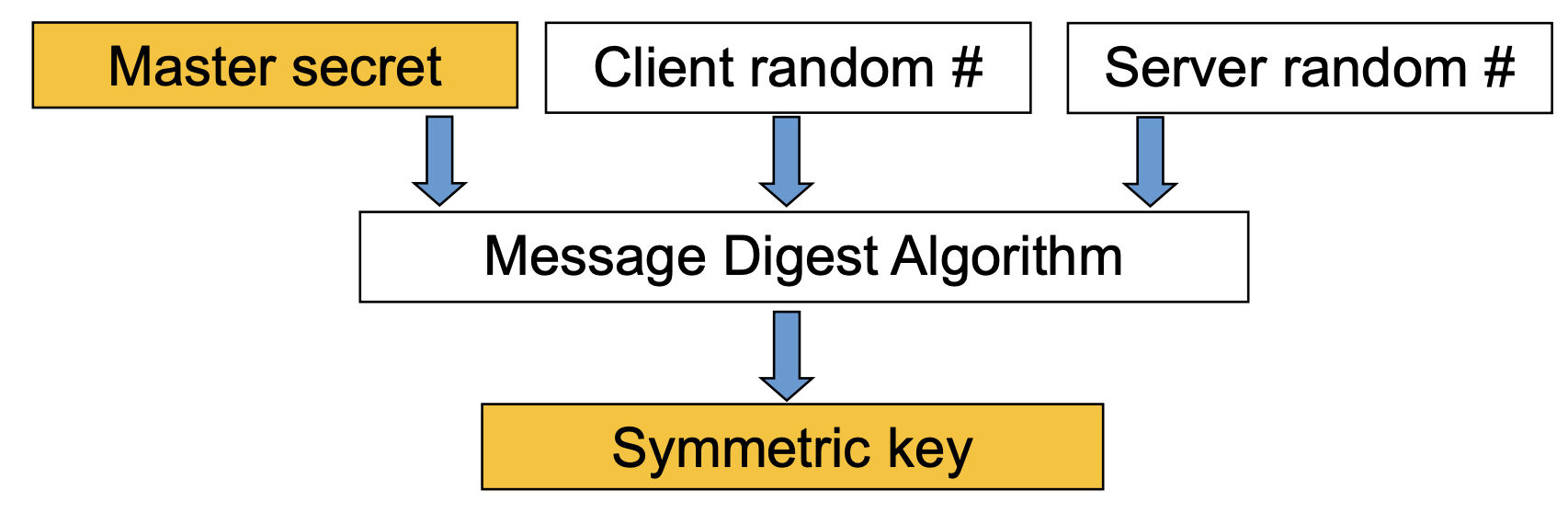

세션 키는 동일한 방식으로 생성되지만, pre-master-secret 대신 master secret을 사용한다.

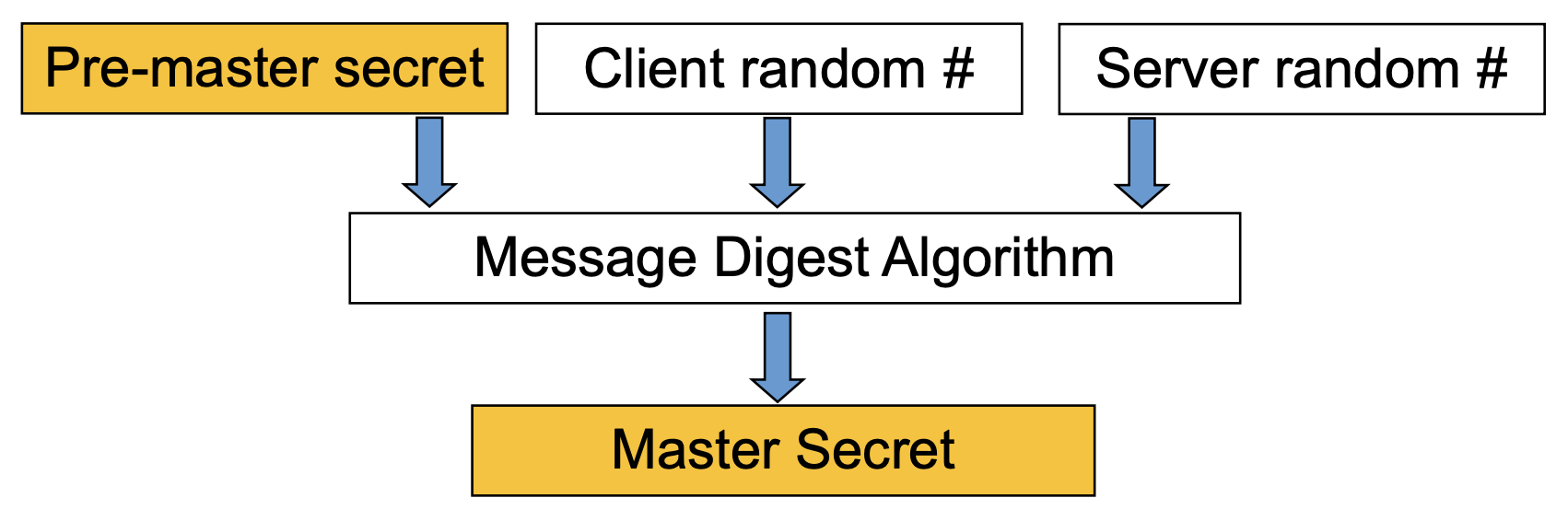

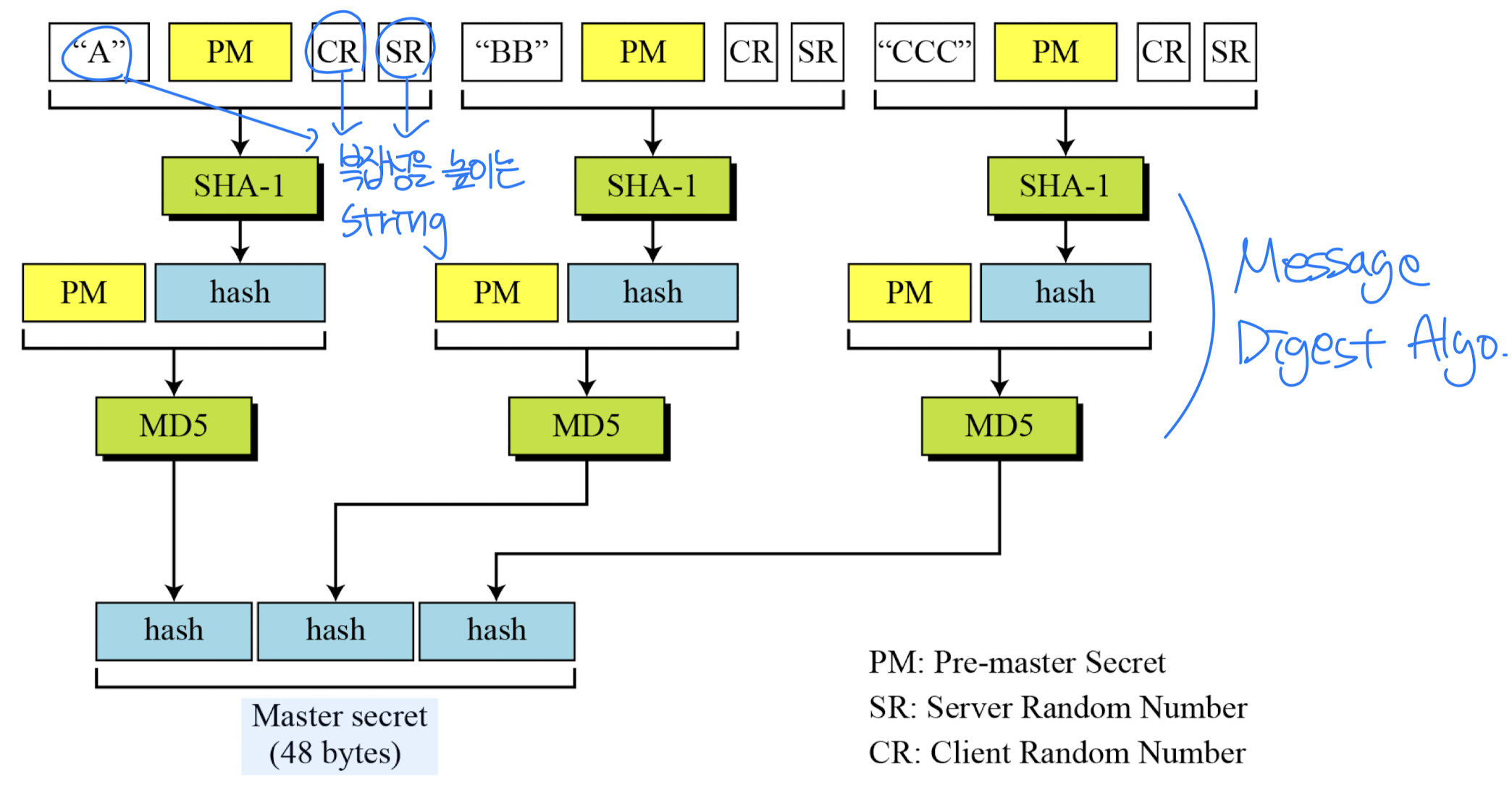

pre-master secret에서 master secret 계산:

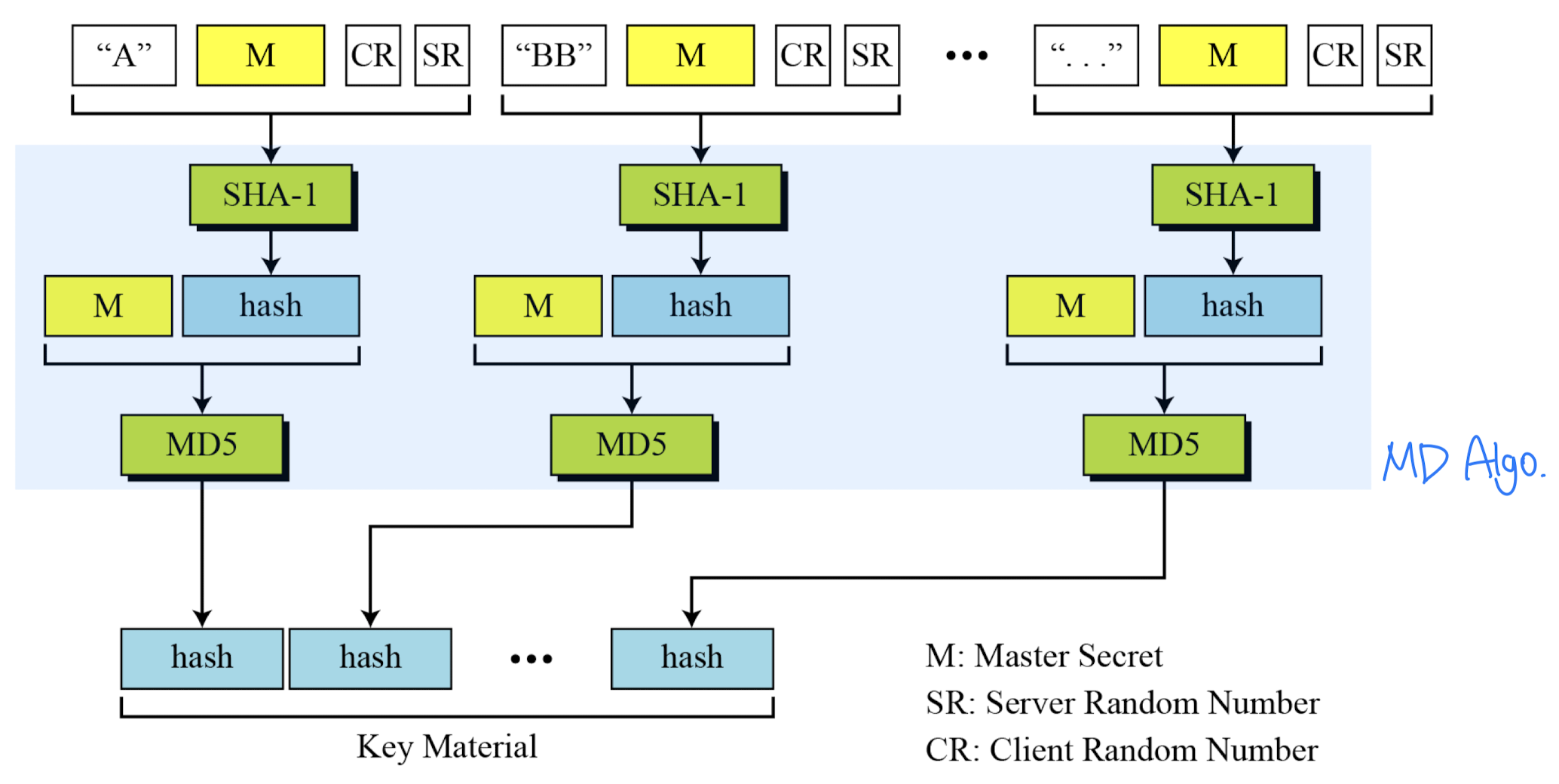

master secret에서 key material 계산:
SSL Record Protocol
제공하는 서비스
기밀성(Confidentiality):
- Handshake Protocol에서 정의된 공유 비밀키를 사용한 대칭 암호화
- 지원 알고리즘: AES, IDEA, RC2-40, DES-40, DES, 3DES, Fortezza, RC4-40, RC4-128
- 암호화 전 메시지 압축
메시지 무결성(Message Integrity):
- 공유 비밀키를 사용한 MAC
- HMAC과 유사하지만 다른 패딩 방식 사용

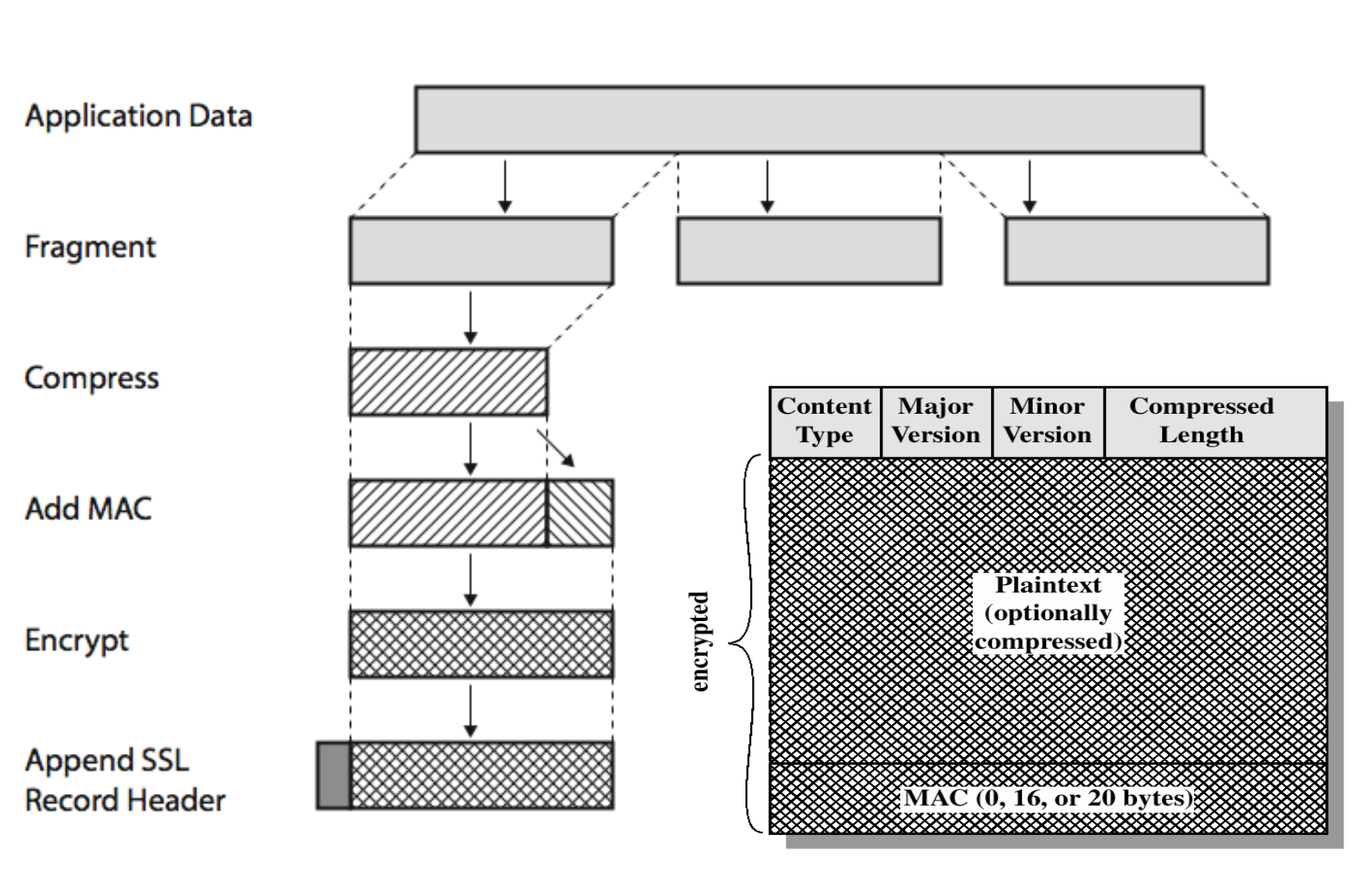

Record Protocol 동작
1. Fragmentation (단편화):
- 애플리케이션 메시지를 블록으로 분할
- 블록 크기 ≤ 2^14 바이트 (16,384 바이트)
2. Compression (압축):
- 선택적 단계
- 무손실 압축이어야 함
3. MAC 추가:
- 공유 키를 사용하여 각 블록의 MAC 계산
hash(MAC_write_secret, pads, seq_num, etc)- HMAC과 유사하지만, 두 패드가 XOR 대신 연결(concatenate) 됨
4. Encryption (암호화):
- 대칭 암호화 적용
- 압축 단계와 합쳐서 크기 증가는 최대 1024바이트
- 블록 암호화의 경우 암호화 전 MAC 뒤에 패딩 추가 가능
- 패딩의 총량은 암호화할 데이터의 총 크기가 암호 블록 길이의 배수가 되는 최소량

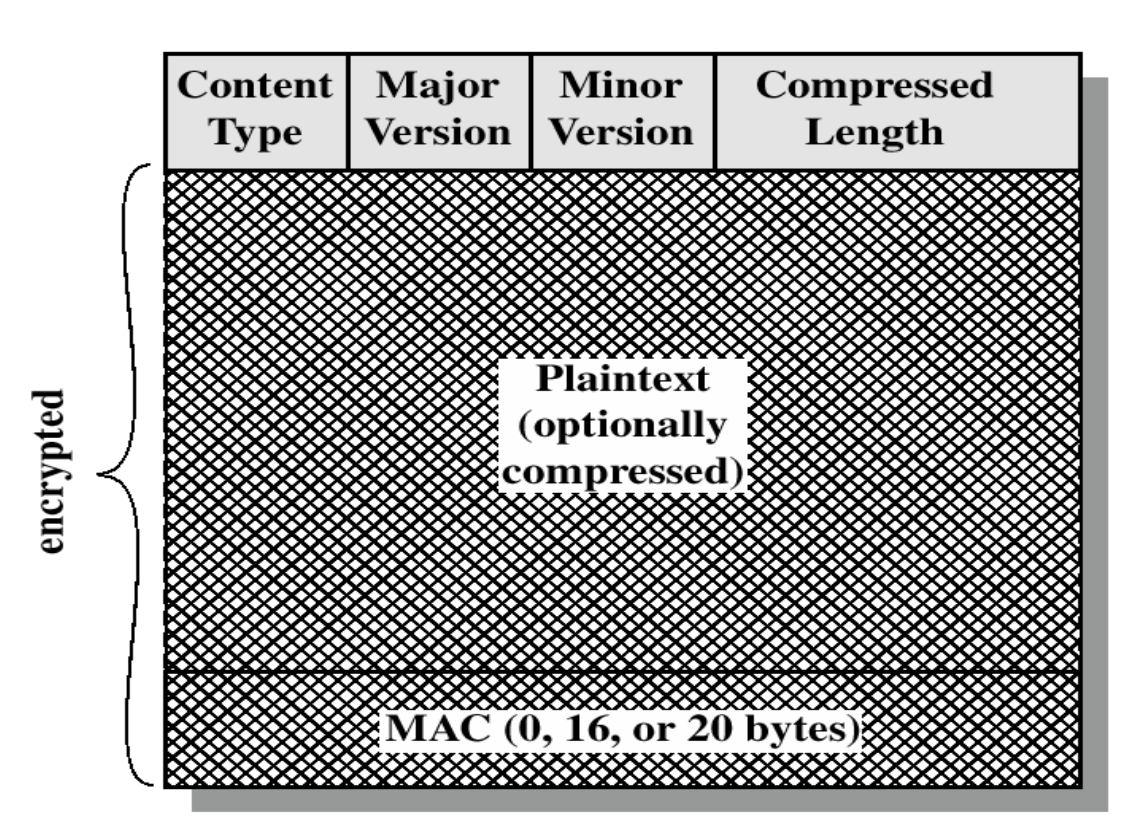

5. Header 추가:
- Content type: handshake, alert, change cipher
- Major version: 버전이 3.1이면 3
- Minor version: 버전이 3.1이면 1
- Compression length
SSL Change Cipher Spec Protocol과 Alert Protocol
Change Cipher Spec Protocol
SSL Record Protocol을 사용하는 3개의 SSL 전용 프로토콜 중 하나다.
- 단일 메시지로 구성
- pending 상태를 current 상태로 전환
- 사용 중인 cipher suite를 업데이트
Handshake Protocol 동안 cipher 상태 협상과 암호화 비밀 생성이 점진적으로 이루어진다. 그렇다면 양측은 언제 이 파라미터와 비밀을 사용할 수 있는가?
SSL은 양측이 ChangeCipherSpec 메시지를 송신하거나 수신하기 전까지는 이 파라미터나 비밀을 사용할 수 없다고 명시한다. 이 메시지는 Handshake Protocol 중에 교환되며 ChangeCipherSpec Protocol에서 정의된다.

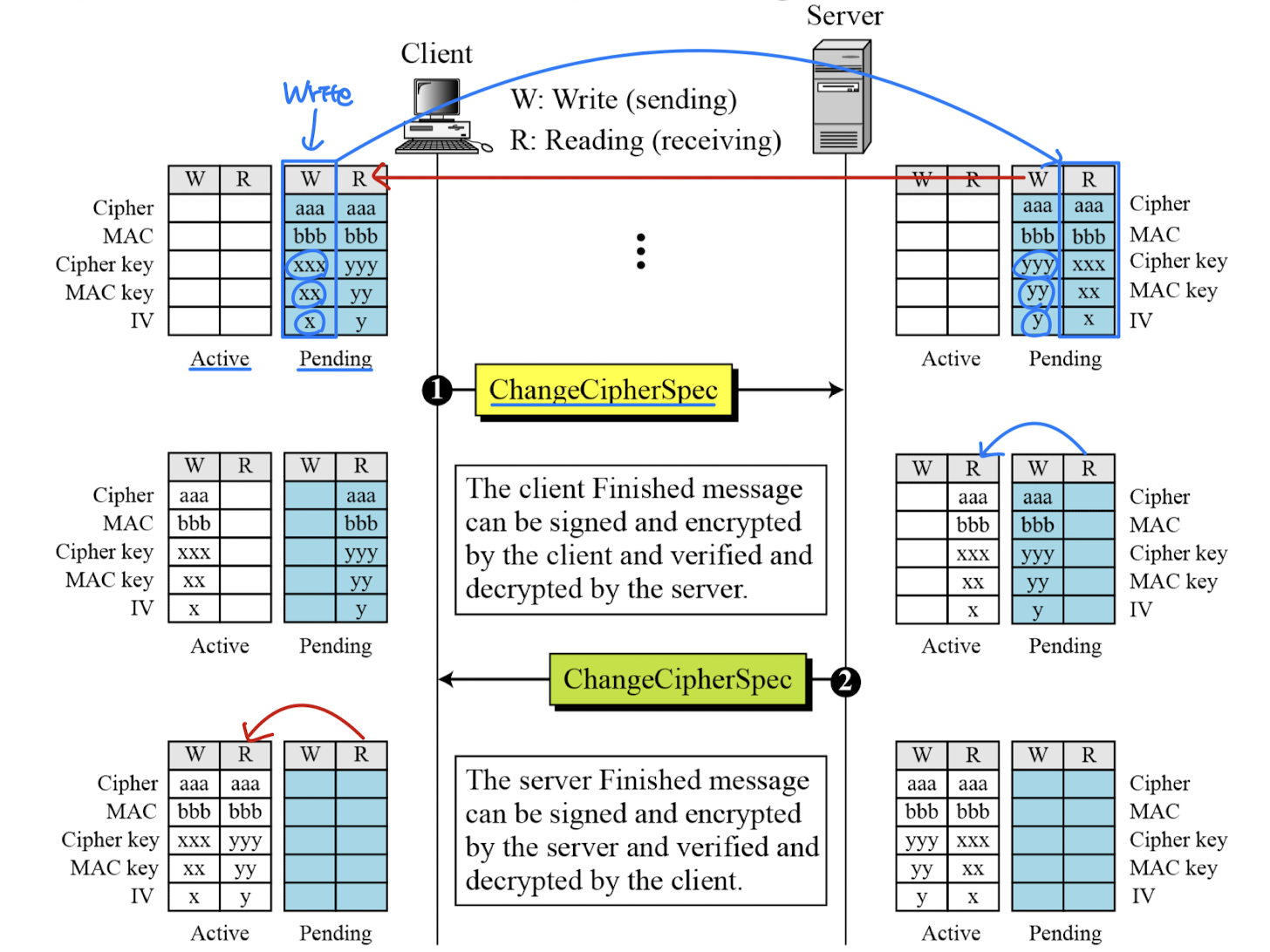

파라미터가 pending 상태에서 active 상태로 이동:

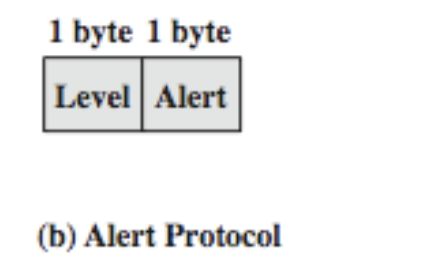

Alert Protocol
SSL 관련 경고를 상대 엔티티에 전달한다.
심각도(Severity):
- warning (경고)
- fatal (치명적)

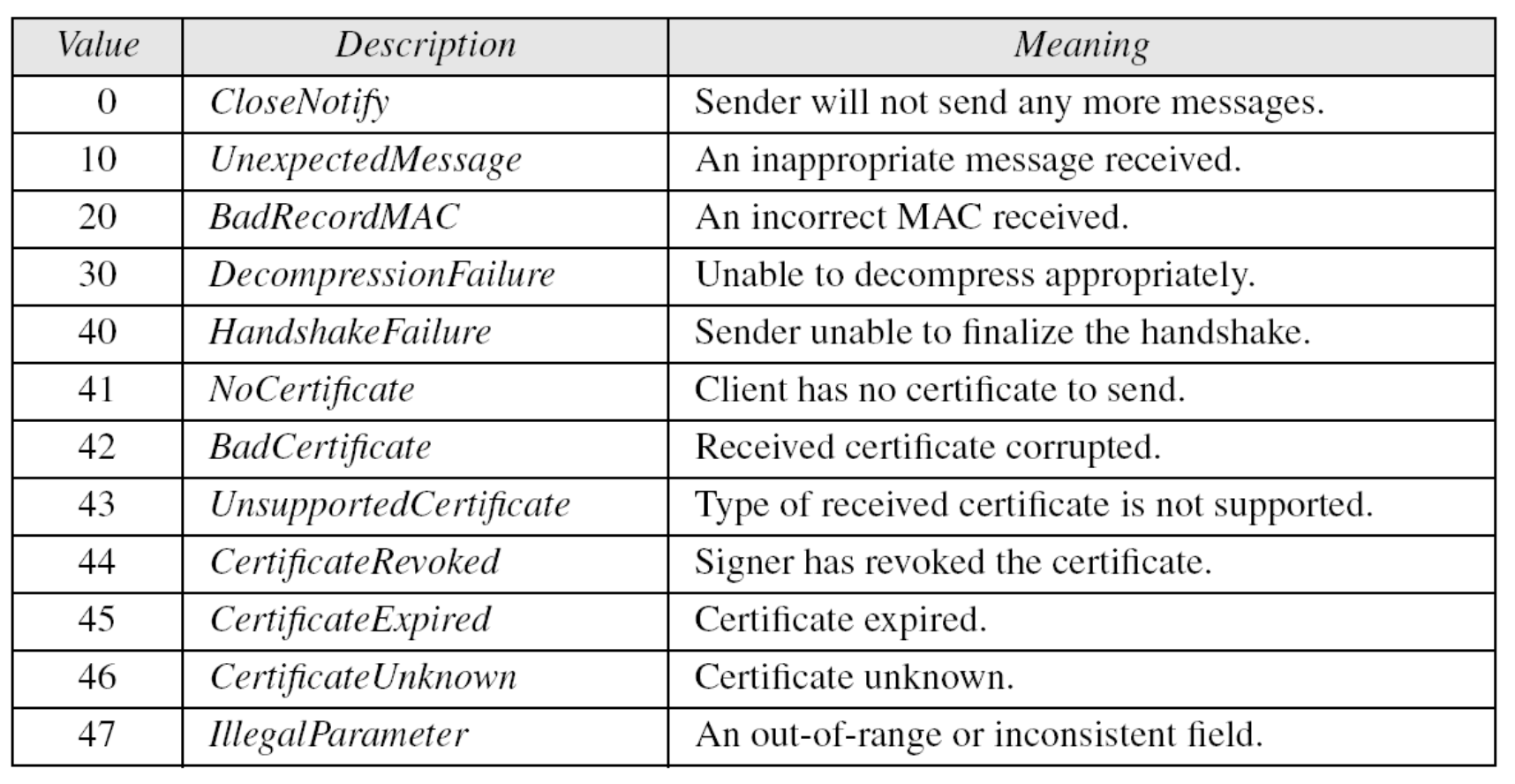

구체적인 경고 유형:
| 심각도 | 경고 유형 |
|---|---|
| fatal | unexpected message, bad record mac, decompression failure, handshake failure, illegal parameter |
| warning | close notify, no certificate, bad certificate, unsupported certificate, certificate revoked, certificate expired, certificate unknown |
모든 SSL 데이터처럼 압축 및 암호화된다.
